Spannvorrichtungen zur Aufnahme der Stichsägen

Gebrauchsanleitungen der automatischen Spann- und Vorschubeinheiten:

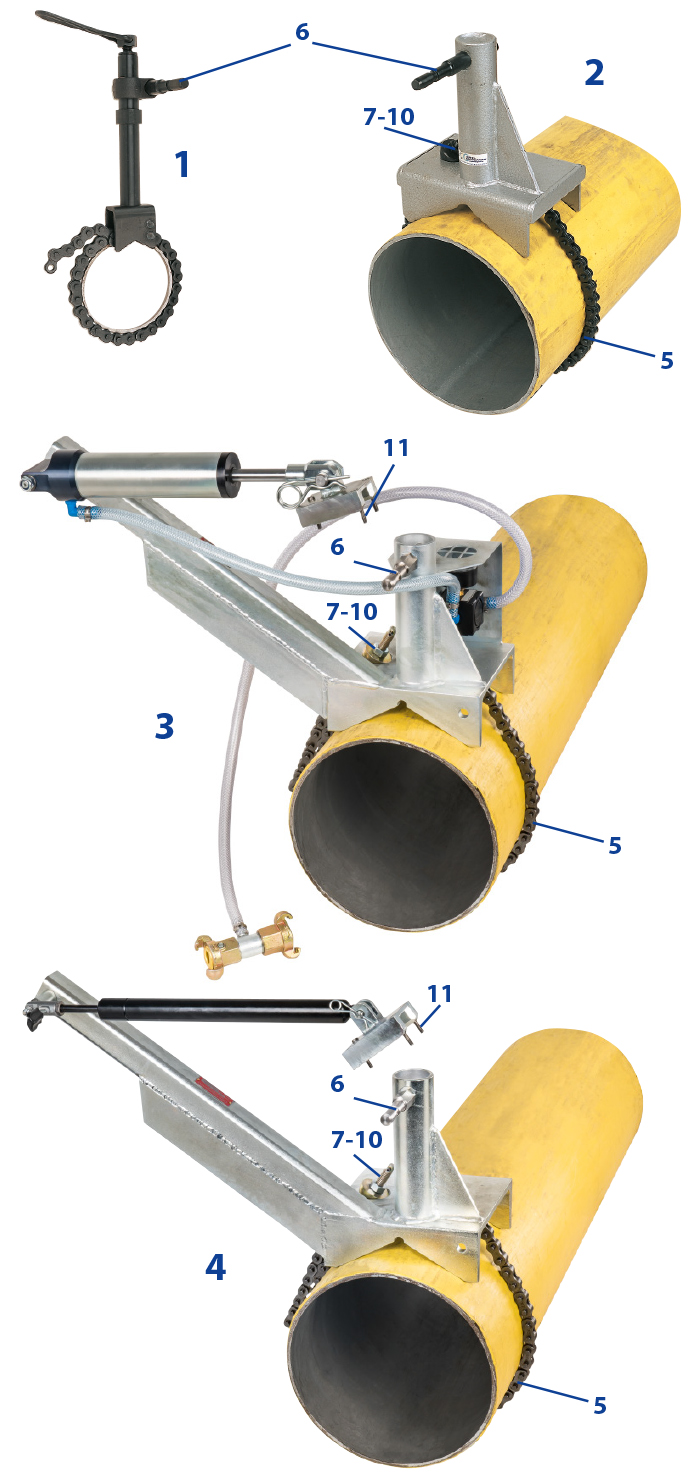

Bild	Beschreibung	Best-Nr.
1	Spannvorrichtung, für Rohre DN 25 bis DN 150	746 010
2	Spannvorrichtung, für Rohre bis DN 300	746 020
	Spannvorrichtung, für Rohre bis DN 500	746 030
3	Spannvorrichtung mit automatischem Vorschub über Druckluftzylinder, für Rohre bis DN 500 (nur mit Druckluft-Stichsäge)	746 080
4	Spannvorrichtung mit automatischem Vorschub über Gasdruckfeder, für Rohre bis DN 500	746 070

Ersatzteile

Bild	Beschreibung	Best-Nr.
5	Verlängerungskette, 530 mm lang	747 050
	Verlängerungskette, 1400 mm lang	774 012
o. Abb.	Kettenbolzen, lose, zur Verlängerung	774 009
6	Bolzen zu Spannvorrichtung DN 300 + DN 500, lose	746 025
	Bolzen zu Spannvorrichtung DN 150, lose	746 026
7	Hakenschraube komplett, mit Kugelscheibe und Mutter	774 014
8	Hakenschraube, lose	774 114
9	Mutter M12	774 115
10	Kugelscheibe, lose	774 214
11	Innensechskantschraube M5 x 35 (3 x erforderlich) *	746 052
	* Innensechskantschraube M5 x 35 werden zum Befestigen des Sägeaufnahmebocks an die Stichsäge benötigt!
